水環式真空泵的工作原理

水環式真空泵 工作原理：

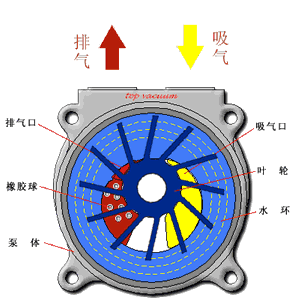

       水環式真空泵葉片的葉輪偏心地裝在圓柱形泵殼內。泵內注入一定量的水。葉輪旋轉時，將水甩至泵殼形成一個水環，環的內表面與葉輪輪轂相切。由于泵殼與葉輪不同心，右半輪轂與水環間的進氣空間4逐漸擴大，從而形成真空，使氣體經進氣管進入泵內進氣空間。隨后氣體進入左半部，由于轂環之間容積被逐漸壓縮而增高了壓強，于是氣體經排氣空間及排氣管被排至泵外。



水環式真空泵的優點：

       結構簡單，制造精度要求不高，容易加工。結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。壓縮氣體基本上是等溫的，即壓縮氣體過程溫度變化很小。

       由于泵腔內沒有金屬磨擦表面，無須對泵內進行潤滑，而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。吸氣均勻，工作平穩可靠，操作簡單，維修方便。

水環式真空泵的缺點：

       效率低，一般在30%左右，較好的可達50%。真空度低，這不僅是因?yàn)槭艿浇Y(jié)構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，極限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。總之，由于水環泵中氣體壓縮是等溫的，故可以抽除易燃、易爆的氣體。由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點，盡管它效率低，仍然得到了廣泛的應用。
